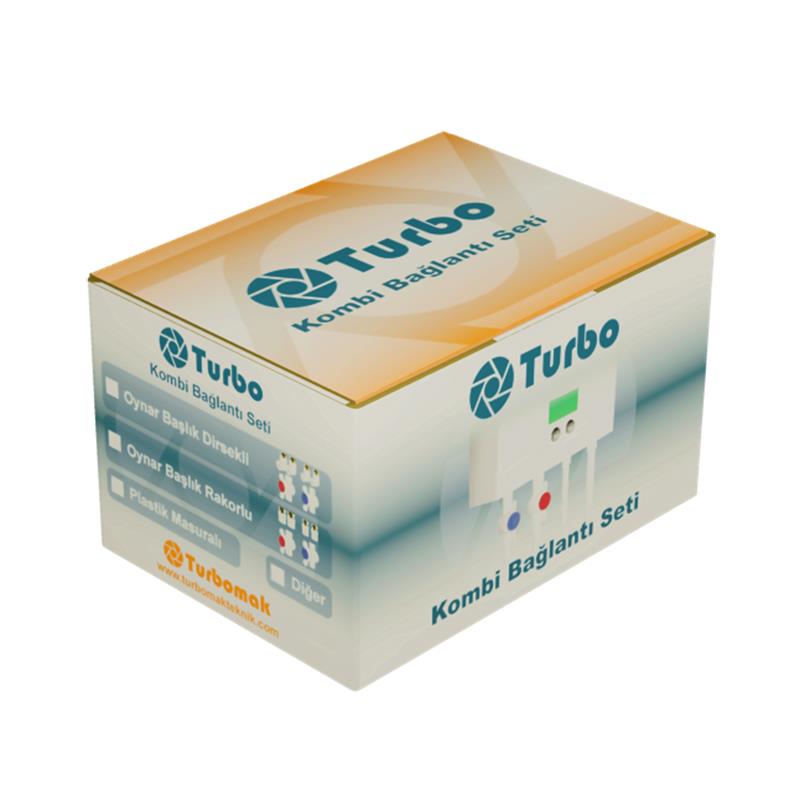

Turbo Kombi Montaj Seti Dirsekli
Turbo Kombi Bağlantı Seti, Filtreli Vanalar ve Oynar Başlıklı Rakorlardan oluşan bir kombi bağlantı setidir. Filtreli vanaların sunmuş olduğu montaj ve bakım kolaylığının yanı sıra, bu vanaların geniş gözenekli filtreleri, düz ve geniş geçişleri sayesinde hane içi tesisat hattında performans artışı ve yakıt tasarrufu sağlar.
Oynar başlık rakorlu kombi bağlantı setleri, tesisat bağlantı noktaları duvara daha yakın olan özellikle Alman menşeli kombilerin PPRC boru tesisatına bağlantısında kullanılır.
Turbo Kombi Bağlantı Setleri, vana ve filtrenin bir arada olmasını sağlayan Filtreli Vanalar sayesinde 6 parçadan oluşmaktadır ve 8'li Sete Denk olarak nitelenebilmektedir. Bu setler, tesisatın kombiden tam olarak yalıtılabilmesinin hedeflendiği durumlar için birer vana daha ilave edilerek 10'lu Sete Denk varyant olarak da sunulabilmektedir.
Özellikler
%100 sızdırmazdır ve yüksek basınçlara dayanıklıdır.
Vana ve filtrenin bir arada olması sayesinde az yer kaplar, böylece, kombi ile duvar tesisat çıkışı arasında az yer kaldığı durumlara kesin çözüm sağlar.
Daha az sayıda kaynak yapılması sayesinde montaj işçiliği daha kolay ve hızlıdır.
Geçişlerinin geniş olması sayesinde tesisatta debi ve basınç kaybı az olur, böylece kombiye en uzak mesafedeki radyatörler daha iyi ısınır, yakıt tasarrufu sağlanır.
Filtre gözeneklerinin geniş (900µm) olması sayesinde kolayca tıkanmaz ve kullanıcı memnuniyetini temin eder.
%54 filtre geçirgenliği sayesinde kombinin devirdaim pompasını diğer kombi bağlantı setlerine göre daha az yorar ve debi performansı konusunda en başarılı üründür.
Vananın her iki yönü de kapatması sayesinde filtre temizliği kolaydır; tesisatın suyunu boşaltmak veya vana göbeğini elle kapatmak gerekmez.
Sıcak su vanasının (Ø25 Filtreli Vana) ağızları, hem Ø25 tesisat borusunun doğrudan ağız içine kaynaştırılmasına, hem de Ø32 manşonun ağız dışına kaynaştırılarak tesisata Ø32 boruyla devam edilmesine uygundur.
Hafiftir ve az yer kaplar, taşıması ve nakliyesi kolay ve ucuzdur.
Kullanım Yerleri
Turbo Kombi Bağlantı Seti, hane içi ısıtmanın azami 6 bar devirdaim pompa basınçlı kombi türleri ile sağlanacağı ve haneye ulaşan şehir su şebeke basıncının azami 8 bar olduğu tesisatlarda, kombinin hane ısıtma ve kullanım suyu hattına bağlantısının yapılması için kullanılır.
Turbo Kombi Bağlantı Seti, birden fazla hanenin ısıtılması için kullanılabilecek endüstriyel kazanların devirdaim ısıtma tesisatı bağlantılarında kullanılmaz.
Montaj Bilgileri
Paket içeriğinin eksiksiz olduğundan emin olun. Ayrıca, paket içinde yer alan oynar başlıklı parçaların plastik ve metal bölümlerini gözle kontrol edin ve herhangi bir hata olmadığından emin olun.
Tesisat çıkışları ile kombinin bağlantı noktaları arasında en az 20cm mesafe bulunduğundan emin olun. Eğer daha kısa mesafe varsa, ürünlerin bağlantı kurgusu aşağıda anlatılandan farklı olmak zorunda kalabilir.
Standart uygulamalarda kombinin kullanım suyu bağlantıları Ø20 tesisat boruları ile, devirdaim ısıtma tesisatı bağlantıları ise Ø25 tesisat boruları ile oluşturulur. Kurgunun bu şekilde yapıldığından emin olun. Bu doğrultuda kullanım suyu için Ø20 Filtreli Vana, devirdaim ısıtma tesisatı için ise Ø25 Filtreli Vana kullanılacaktır. Farklı boru ölçüleri kullanıldıysa, hangi ölçünün hangi amaçla kullanıldığını belirleyin ve ilgili vanalara bağlantı için kullanılacak dönüşüm parçalarını tayin edin. Aşağıda, standart kurguya uygun bağlantı şekli anlatılmaktadır.
Montaja başlamadan önce, şehir şebekesine ait ana vananın kapalı olduğundan emin olun.
Şehir şebekesinden gelen Ø20 tesisat borusuna Ø20 Filtreli Vananın giriş ucunu (vana gövdesindeki okun gösterdiği yönün zıttı) kaynaştırın. Vananın diğer ucuna ise, bir adet Ø20 boru parçası yardımıyla bir adet Ø20 - 1/2" Oynar Başlıklı Rakor kaynaştırın. Bu rakoru, bir adet 1/2" fiber conta kullanarak kombinin kullanım suyu girişine bağlayın.
Diğer Ø20 tesisat borusu, hane içerisindeki sıcak kullanım suyu tesisatının başlangıcını temsil etmektedir. Bu boruya, bir adet Ø20 boru parçası yardımıyla diğer Ø20 - 1/2" Oynar Başlıklı Rakoru kaynaştırın. Bu rakoru, diğer 1/2" fiber contayı da kullanarak kombinin kullanım suyu çıkışına bağlayın. Eğer kullandığınız sette her bir türden ikişer adet vana varsa (10'lu sete denk varyant), Ø20 tesisat borusuna, rakordan önce diğer Ø20 Filtreli Vananın çıkış ucu (vana gövdesindeki okun gösterdiği yön) kaynaştırılmalı ve ardından bir adet Ø20 boru parçası yardımıyla Ø20 - 1/2" Oynar Başlıklı Rakor kaynaştırılmalıdır.
Hane içi devirdaim ısıtma tesisatının başlangıcını temsil eden Ø25 tesisat borusuna bir adet Ø25 - 3/4" Oynar Başlıklı Rakor kaynaştırın, ardından bu rakoru, bir adet 3/4" fiber conta da kullanarak kombinin devirdaim ısıtma çıkışına bağlayın. Eğer kullandığınız sette her bir türden ikişer adet vana varsa (10'lu sete denk varyant), Ø25 tesisat borusuna, rakordan önce bir adet Ø25 Filtreli Vananın çıkış ucunu (vana gövdesindeki okun gösterdiği yön) kaynaştırılmalı ve ardından bir adet Ø25 boru parçası yardımıyla Ø25 - 3/4" Oynar Başlıklı Rakor kaynaştırılmalıdır.
Diğer Ø25 tesisat borusu, hane içi devirdaim ısıtma tesisatı sonunu (dönüşünü) temsil etmektedir. Bu boruya bir adet Ø25 Filtreli Vananın giriş ucunu (vana gövdesindeki okun gösterdiği yönün zıttı) kaynaştırın. Vananın diğer ucuna ise, bir adet Ø25 boru parçası yardımıyla diğer Ø25 - 3/4" Oynar Başlıklı Rakoru kaynaştırın. Bu rakoru, diğer 3/4" fiber contayı da kullanarak kombinin devirdaim ısıtma girişine bağlayın.
Eğer bağlantılarda ikişer adet Ø20 Filtreli Vana ve ikişer adet Ø25 Filtreli Vana kullanıldıysa, tesisat performansını azaltmaması için, isteğe bağlı olarak her bir türden birer vananın göbeğinde yer alan tel filtreler çıkarılabilir. Bunun için bir anahtar yardımıyla, filtresi çıkarılacak vanaların mavi/kırmızı renkli körtapalarını saat yönünün tersine çevirerek açın, vana göbeğindeki tel filtreyi alın ve ardından körtapaları saat yönünde çevirerek yerlerine sıkıca takın.
Kullanım suyu tesisatı ve devirdaim ısıtma tesisatı üzerindeki diğer ürünlerin montajları da tamamlandıktan sonra, tesisata su vererek yapmış olduğunuz montajın doğruluğundan ve sızdırmazlığından emin olun:
Hane girişindeki şehir şebekesi vanasını açın.
Kombinin kendi üzerindeki vanasını kullanarak devirdaim ısıtma tesisatına su basın ve basıncı 3 bar seviyesine yükseltin.
Kombiyi çalıştırın ve devirdaim ısıtma tesisatı termostat ayarını, mevcut oda sıcaklığından daha yüksek bir değere getirin.
Sistem çalışırken Ø25 Filtreli Vanayı (vanaları) kapatıp açın ve görevini yaptığından emin olun.
Ø25 Filtreli Vanayı (vanaları) kapalı hale getirerek 30 saniye bekleyin ve bu sırada hem vananın, hem kaynak noktalarının, hem de kombiye bağlantıyı sağlayan rakorların su sızdırmadığından emin olun.
Kullanım suyu tesisatı üzerindeki herhangi bir sıcak su musluğunu açın.
Su akarken Ø20 Filtreli Vanayı (vanaları) kapatıp açın ve görevini yaptığından emin olun.
Ø20 Filtreli Vanayı (vanaları) kapalı hale getirerek 30 saniye bekleyin ve bu sırada hem vananın, hem kaynak noktalarının, hem de kombiye bağlantıyı sağlayan rakorların su sızdırmadığından emin olun.
